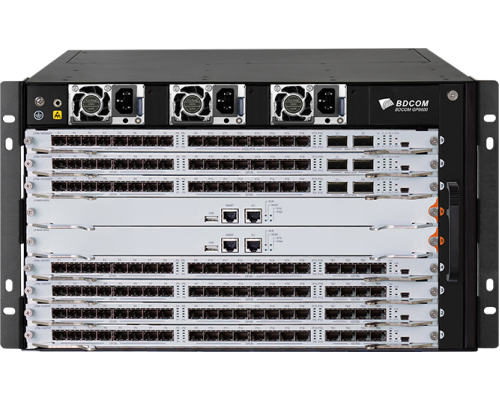

BDCOM GP8600-C9 модульное шасси OLT

BDCOM GP8600-C9 — это модульное операторское шасси OLT для построения масштабируемых пассивных оптических сетей доступа. Платформа относится к серии GP8600 и предназначена для крупных PON-проектов, где требуется высокая плотность портов, резервирование и возможность гибкого расширения сети.

BDCOM GP8600-C9 подходит для интернет-провайдеров, операторов связи, городских сетей, жилых комплексов, бизнес-центров, корпоративной инфраструктуры, промышленных объектов и проектов FTTx/POL. В отличие от фиксированных OLT, шасси позволяет устанавливать разные линейные карты под задачи сети: GPON, XG-PON, XGS-PON или комбинированные сценарии.

Модель оснащается слотами для управляющих модулей, линейных карт и блоков питания. Такая архитектура позволяет масштабировать сеть по мере роста количества абонентов, увеличивать пропускную способность и использовать резервирование критически важных компонентов. GP8600-C9 может применяться как центральная платформа для крупных узлов связи и операторских PON-сетей с высокой абонентской нагрузкой.

Оборудование поддерживает централизованное управление абонентскими ONT/ONU, настройку VLAN, QoS, multicast, защиту PON-линий, автоматическое обнаружение абонентских терминалов, механизмы сетевой безопасности и мониторинг состояния оптической инфраструктуры.

Технические характеристики

• Тип оборудования: модульное шасси OLT
• Модель: BDCOM GP8600-C9
• Серия: GP8600
• Назначение: построение GPON / XG-PON / XGS-PON сетей
• Форм-фактор: шасси 6U для установки в стойку
• Количество слотов управления: 2
• Количество слотов для линейных карт: 7
• Количество слотов питания: 3
• Вентиляторный модуль: 1 слот с fan module
• Максимальное количество GPON-портов: до 112
• Максимальное количество XG(S)-PON-портов: до 112
• Максимальное количество 10GE-портов: до 28
• Максимальное количество 100GE-портов: до 14
• Поддерживаемые технологии: GPON, XG-PON, XGS-PON
• Максимальный коэффициент деления: до 1:256
• Поддерживаемые GPON-модули: Class B+, Class C+, Class C++
• Поддерживаемые XGS-PON-модули: N1 / N2 / E1
• Линейная карта GPON: LP86-16GP4T, 16 GPON SFP-портов и 4 10GE SFP+ порта
• Линейная карта XG(S)-PON: LP86-16XGS2C, 16 XG(S)-PON портов и 2 100G QSFP28 порта
• Управляющий модуль: LP8609-MSU
• RJ45 Console: 1 порт на модуль управления
• Mini-USB Console: 1 порт на линейную карту
• Out-of-Band порт: 1 порт на модуль управления
• DRAM модуля управления: 4 GB
• DRAM линейной карты: 2 GB
• Flash модуля управления: 8 GB
• Flash линейной карты: 4 GB
• Пропускная способность backplane: 7.6 Tbps
• Таблица MAC-адресов: 128K
• Buffer size: 9 MB
• Jumbo Frame для XG(S)-PON: 9 KB
• Jumbo Frame для GPON: 2 KB
• IPv4 routing table: 16K
• IPv6 routing table: 8K
• Active VLAN: 4094
• SVI: 1288
• Режим пересылки: Store-and-forward
• Питание AC: 100–240 В, 50/60 Гц
• Питание DC: 36–72 В
• Поддержка AC/DC конфигураций: есть
• Поддержка горячей замены модулей: есть
• Максимальное энергопотребление: 850 Вт
• Рабочая температура: 0…45°C
• Рабочая влажность: 10–85%, без конденсации
• Температура хранения: -40…80°C
• Влажность при хранении: 5–95%, без конденсации
• Сертификация: CE, FCC, RoHS

Комплектация и особенности

• Шасси поставляется с вентиляторным модулем
• Блоки питания обычно подбираются отдельно
• Управляющие модули подбираются отдельно
• Линейные карты подбираются отдельно
